Нефтегазопроводы являются критически важными артериями топливно-энергетического комплекса. В процессе эксплуатации их внутренняя поверхность подвергается интенсивному воздействию абразивных частиц, коррозии, кавитации и эрозии. Особенно уязвимыми являются зоны сварных стыков, запорная арматура и участки с изменениями геометрии. Это приводит к потере материала, уменьшению толщины стенки и, в конечном итоге, к снижению прочности и ресурса трубы. Для борьбы с этими разрушительными процессами все более широкое применение находит технология плазменной наплавки.
Плазменная наплавка – это процесс нанесения покрытия, при котором для плавления присадочного материала и тонкого поверхностного слоя основного металла используется высокотемпературный плазменный поток.

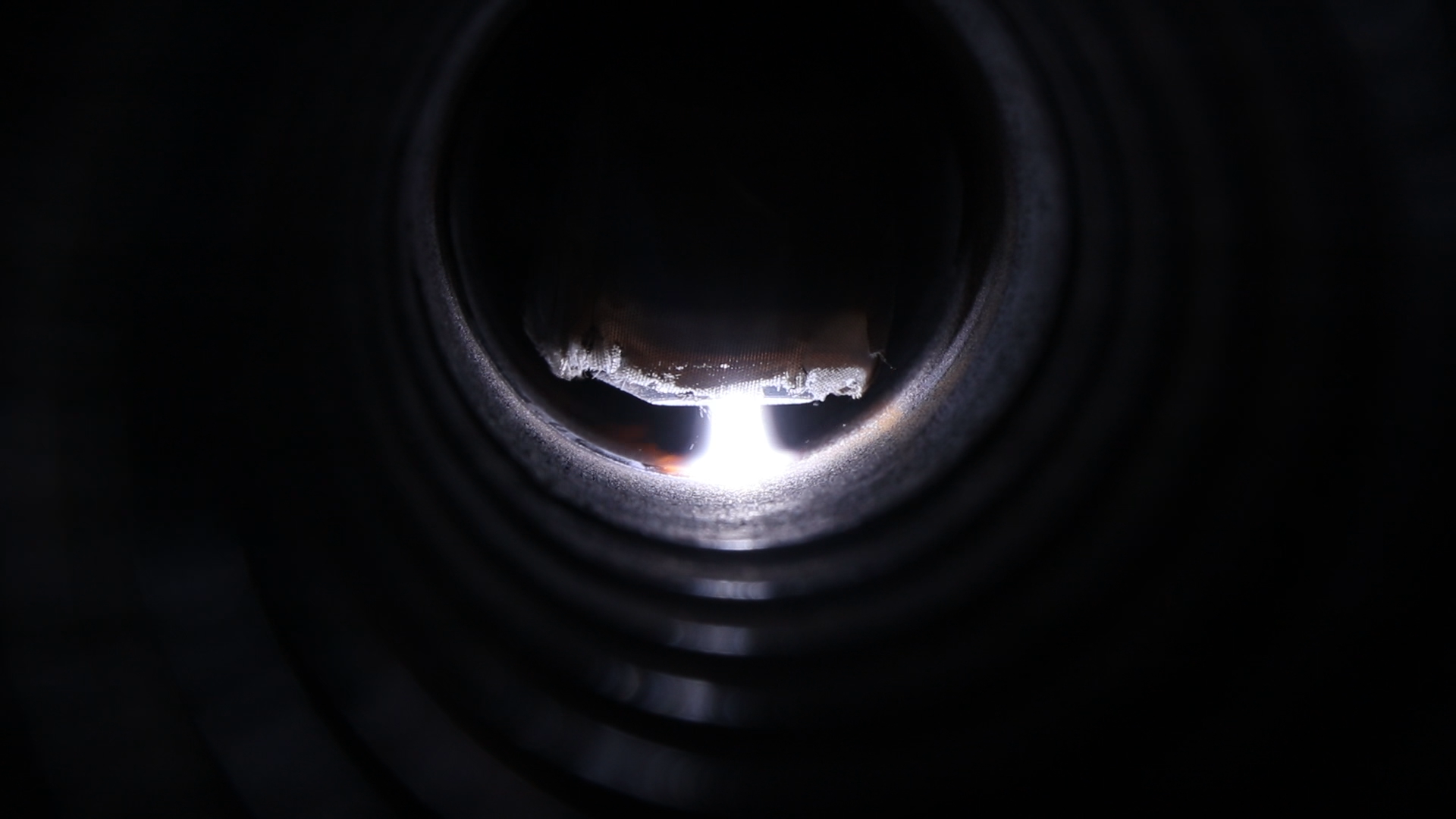

Физическая сущность процесса: Электрическая дуга сжимается в специальном устройстве – плазмотроне, истекает через сопло вместе с плазмообразующим газом (как правило, аргоном или смесью аргона и водорода), образуя высокоскоростной плазменный поток с температурой до 30 000 °C. Порошковый наплавочный материал подается в эту плазменную струю, где моментально плавится и переносится на обрабатываемую поверхность, формируя прочный сплавленный слой.
Оборудование для плазменной наплавки внутрь труб представляет собой сложный механизированный комплекс, который включает:
- Плазмотрон (плазменная горелка) для внутренних работ: Специальная компактная и радиально-уплотненная конструкция, позволяющая вводить горелку внутрь трубы и манипулировать ею. Часто оснащается системой охлаждения.
- Манипулятор или роботизированная система: Обеспечивает точное перемещение плазмотрона вдоль оси трубы и его радиальную ориентацию для получения равномерного покрытия по всей внутренней окружности.
- Система подачи порошка: Дозирует и транспортирует наплавочный порошок (на основе сплавов типа никеля, кобальта или железа) в плазменную струю.
- Источник питания: Высокостабильный источник постоянного тока, обеспечивающий горение плазменной дуги.
- Система управления: Программируемый логический контроллер (ПЛК) для управления всеми параметрами процесса: скоростью движения, током, расходом газа и порошка.
- Система газоподачи: Баллоны с плазмообразующим и защитным газом, редукторы и расходомеры.
Процесс можно разделить на несколько этапов:
• Подготовка: Внутренняя поверхность трубы тщательно очищается от загрязнений, окалины и влаги. Проводится дефектоскопия для выявления поврежденных участков.
• Установка оборудования: Манипулятор с закрепленным плазмотроном вводится в трубу и центрируется.
• Наплавка: Оборудование запускается согласно заданной программе. Плазмотрон вращается и перемещается, нанося последовательные валики наплавленного металла, которые перекрывают друг друга, создавая сплошной защитный слой.
• Контроль качества: После остывания наплавленная поверхность проверяется на наличие дефектов (визуальный контроль, измерение твердости, ультразвуковой контроль или капиллярная дефектоскопия).
Высокое качество покрытия: Минимальное проплавление основного металла и, как следствие, низкое разбавление, что сохраняет свойства наплавочного материала. Покрытие обладает высокой плотностью и однородностью.
Производительность: Высокая скорость процесса по сравнению с ручной электродуговой наплавкой.
Управляемость и автоматизация: Процесс легко поддается роботизации и точному контролю всех параметров, обеспечивая стабильное качество.
Минимальная деформация: Концентрированный нагрев снижает термическое воздействие на изделие, предотвращая коробление трубы.
Универсальность: Возможность использования широкой гаммы порошковых материалов для защиты от конкретных видов износа (абразивного, коррозионного, эрозионного).
- Восстановление сварных стыковпри монтаже магистральных трубопроводов.
- Наплавка внутренних поверхностей запорной арматуры(задвижек, шаровых кранов).
- Ремонт и упрочнение мест соединенийи фитингов.
- Защита критических участковтруб, подверженных усиленной эрозии.
Технология плазменной наплавки зарекомендовала себя как передовой, экономичный и надежный метод, позволяющий значительно увеличить срок службы и надежность нефте- и газопроводов. Высокая степень автоматизации, исключительное качество покрытия и возможность ремонта дорогостоящих компонентов делают эту технологию незаменимым инструментом для сервисных компаний и производителей оборудования в нефтегазовой отрасли. Применение технологии плазменной наплавки существенно увеличивает интервалы между техническими обслуживаниями оборудования, обеспечивая бесперебойную транспортировку углеводородов.
