В горнодобывающей, цементной, энергетической, металлургической, химической и биотопливной отраслях шнековые конвейеры зачастую рассматриваются как вспомогательное оборудование. Однако, судя по данным по техническому обслуживанию оборудования, шнековые конвейеры являются одними из самых часто выходящих из строя устройств на многих производственных линиях.
Основной причиной простоев являются не поломки двигателей и не повреждения редукторов, а снижение пропускной способности, заторы, усиление вибрации и дисбаланс оборудования, вызванные постоянным износом лопастей шнека.
У многих предприятий, обнаружив серьезный износ лопастей, первой реакцией является закупка нового узла шнекового вала.
Однако для крупных промышленных конвейерных систем замена деталей на новые зачастую сопряжена с высокими затратами на закупку, длительными сроками поставки и дополнительными убытками из-за простоев.
Поэтому всё больше предприятий начинают применять технологию плазменной наплавки порошком (PTA – Plasma Transferred Arc) для восстановления шнековых конвейеров.
При правильном проектировании технологического процесса плазменная наплавка PTA не только восстанавливает изношенные размеры, но и обеспечивает оборудованию износостойкость, значительно превосходящую характеристики оригинальной продукции.
В условиях высокой износостойкости срок службы восстановленного оборудования обычно достигает от 3 до 8 раз больше, чем у новых деталей.

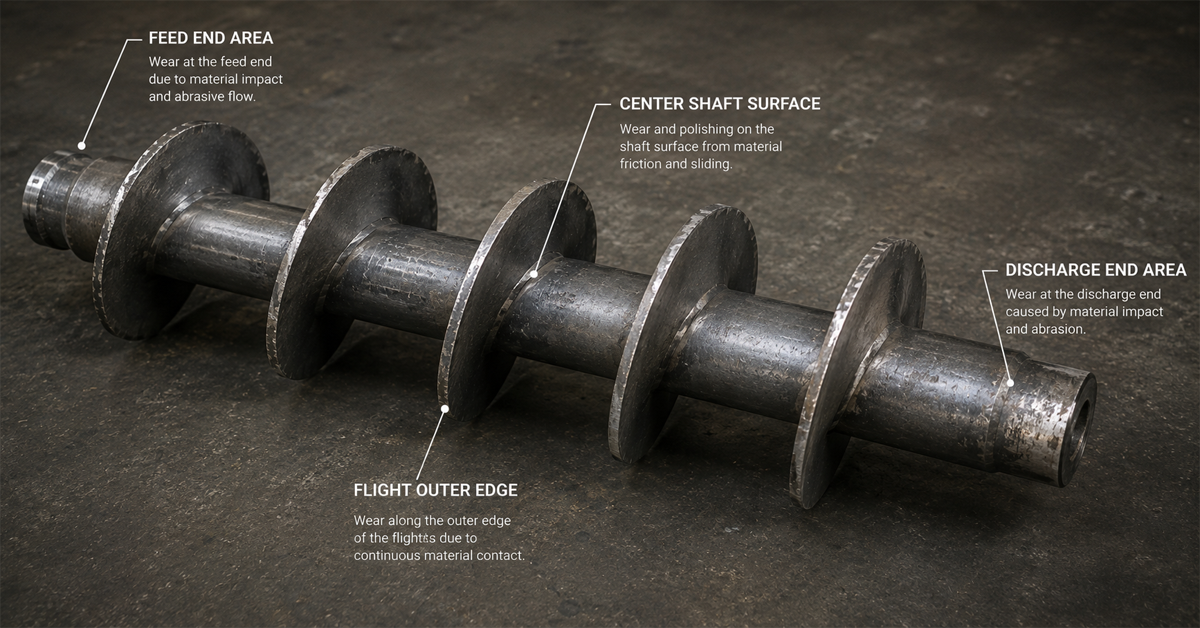

С инженерной точки зрения износ шнекового конвейера носит закономерный характер и обусловлен особенностями его эксплуатации. Практика показывает, что основная часть износа концентрируется в наиболее нагруженных рабочих зонах.
Прежде всего интенсивному износу подвергается внешний край витков шнека. Именно здесь линейная скорость движения является максимальной, поэтому данный участок испытывает наиболее высокие абразивные нагрузки.
Следующей зоной повышенного износа является участок подачи материала. При непрерывной загрузке транспортируемый материал воздействует на переднюю кромку витков, вызывая постепенный ударно-абразивный износ поверхности.
Ещё одной критической зоной считается участок разгрузки. По мере увеличения плотности потока материала и роста сопротивления его перемещению нагрузка на рабочие поверхности возрастает, что приводит к ускоренному износу лопастей.
Кроме того, значительным нагрузкам подвергается поверхность центрального вала. При транспортировке угольной золы, минеральных порошков и химического сырья на неё одновременно воздействуют абразивный износ и коррозионные процессы, что ускоряет разрушение материала.
Использование традиционной ручной наплавки или ремонта с применением обычных сварочных электродов позволяет лишь временно восстановить геометрию детали. Если не устранить причины интенсивного износа и не подобрать соответствующую технологию восстановления, аналогичные повреждения могут возникнуть вновь уже через сравнительно короткий период эксплуатации.
Именно поэтому при ремонте шнековых конвейеров всё большее внимание уделяется не только восстановлению первоначальных размеров детали, но и повышению её износостойкости с учётом реальных условий эксплуатации.
За последние десятилетия в промышленности получили развитие различные технологии восстановления и упрочнения изнашиваемых деталей. Среди наиболее распространённых методов можно выделить ручную дуговую наплавку, сварку под флюсом, наплавку по технологии MIG, газотермическое напыление, лазерную наплавку и плазменно-порошковую наплавку PTA.
Сегодня всё больше предприятий горнодобывающей, металлургической, цементной и других отраслей промышленности рассматривают технологию PTA как один из эффективных методов восстановления шнековых конвейеров и других деталей, работающих в условиях интенсивного износа.
Такой подход обусловлен рядом технологических особенностей плазменно-порошковой наплавки.

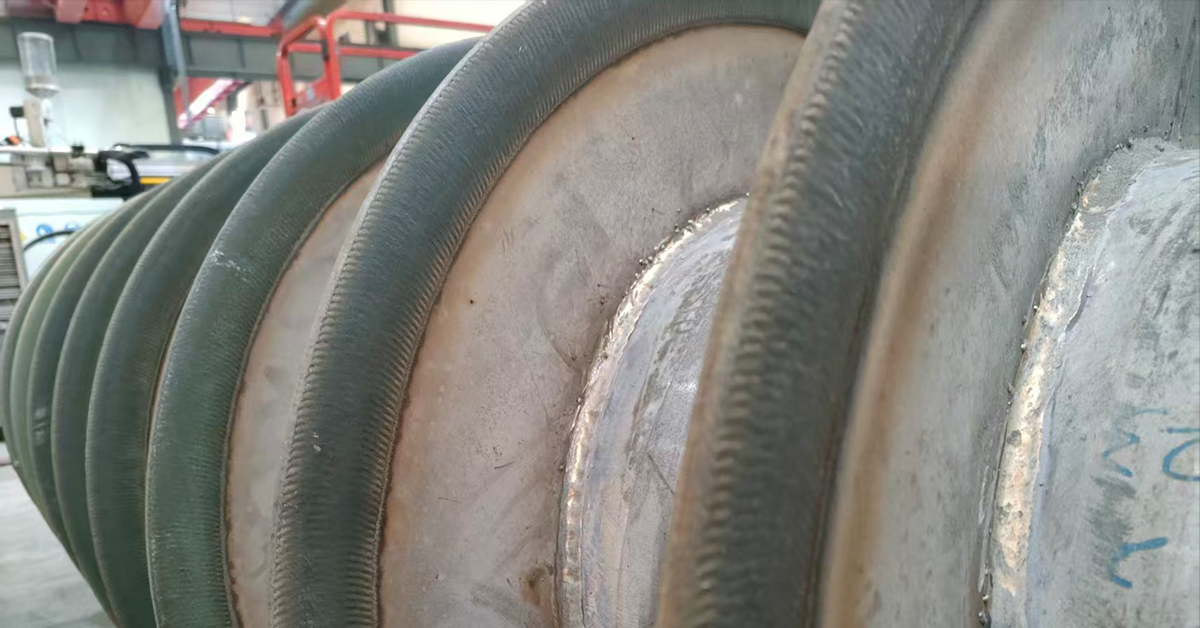

В процессе плазменной наплавки PTA между наплавленным слоем и основным металлом формируется прочная металлургическая связь. Благодаря этому восстановленный слой становится частью конструкции детали, а не представляет собой поверхностное покрытие, что способствует повышению надёжности соединения при длительной эксплуатации.
Технология PTA позволяет использовать различные порошковые материалы, включая композиции на основе карбида вольфрама, а также никелевые и кобальтовые сплавы. Подбор материала осуществляется с учётом условий эксплуатации оборудования и характера износа, что позволяет повысить стойкость рабочих поверхностей к абразивным и механическим нагрузкам.
Благодаря высокой концентрации энергии плазменной дуги и сравнительно небольшой зоне термического влияния удаётся эффективно контролировать тепловложение и минимизировать деформацию детали. Это особенно важно при восстановлении шнековых конвейеров с длинными валами, где сохранение геометрической точности имеет принципиальное значение для стабильной работы оборудования.
Диагностика износа оборудования
Любой успешный проект по ремонту начинается с тщательной диагностики.
Опытные инженеры не приступают сразу к наплавке, а сначала анализируют характер износа.
Диагностика включает:
• Остаточную толщину лопастей
• Изменение внешнего диаметра винта
• Степень износа вала
• Отклонение от соосности
• Состояние динамического баланса
• Наличие трещин
Во многих случаях износ является лишь поверхностной проблемой.
Если игнорировать скрытые трещины и усталостные повреждения, даже после наплавки не удастся обеспечить оптимальный срок службы.
Предварительная обработка поверхности заготовки
Предварительная обработка определяет качество конечного ремонта.
Перед началом наплавки необходимо полностью удалить:
• окислительный слой
• масляные загрязнения
• коррозионный слой
• слой усталостного износа
• старый сварочный слой
В местах с сильным износом необходимо сначала восстановить размеры.
Это является основой для обеспечения однородности наплавленного слоя.
Выбор износостойких материалов
Для материалов износостойкого слоя не существует так называемой «универсальной формулы».
По-настоящему эффективное решение должно соответствовать условиям эксплуатации.
• Для систем транспортировки известняка и цементного клонкер обычно используются композитные материалы из карбида вольфрама высокой твёрдости.
• Для систем транспортировки летучей золы и угольной пудры обычно используются износостойкие сплавы на никелевой основе.
• Для условий работы при высоких температурах предпочтительно выбирать материалы на кобальтовой основе.
Способность правильно подобрать материал зачастую важнее, чем само оборудование.
В этом и заключается основное отличие профессиональных поставщиков оборудования для плазменной наплавки PTA от обычных сварочных компаний.

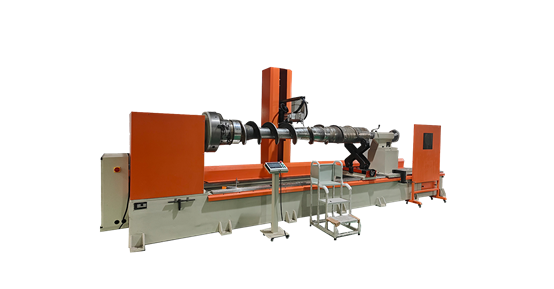

Автоматическая плазменная наплавка PTA
Современная технология плазменной наплавки PTA полностью перешла в эру автоматизации.
• Осуществляется с помощью системы управления на базе ПЛК:
• Автоматическое вращение заготовки
• Синхронное перемещение сварочной горелки
• Точная подача порошка
• Регулировка тока в режиме реального времени
• Управление температурой по замкнутому циклу
Весь процесс наплавки остается стабильным и однородным.
Это также является ключом к обеспечению стабильного качества при массовом ремонте.
Завершение наплавки не означает окончания проекта.
Для обеспечения высокого качества ремонта необходимо пройти полный цикл контроля.
В него входят:
• Контроль толщины сварочного слоя
• Контроль твердости
• Контроль размеров
• Контроль соосности
• Контроль качества соединения
• Контроль динамического баланса
Только после того, как все показатели соответствуют требованиям, оборудование может быть вновь введено в эксплуатацию.
Судя по нашему опыту участия в проектах в горнодобывающей, цементной, энергетической и металлургической отраслях, увеличение срока службы после реставрации методом плазменной наплавки PTA обычно составляет:
В системах транспортировки известняка – в среднем более 300 %.
В системах транспортировки рудной пудры – в среднем более 500 %.
В системах транспортировки угольной золы – в среднем более 400 %.
В системах транспортировки шлака с высокой степенью износа увеличение срока службы может достигать более 800%.
Для крупного конвейерного оборудования это означает экономию затрат на техническое обслуживание в размере нескольких десятков тысяч долларов.
Менеджеров по закупкам чаще всего интересует не столько техническая сторона вопроса, сколько рентабельность инвестиций.
Если основная конструкция оборудования находится в хорошем состоянии и проблема заключается лишь в износе, то восстановление методом плазменной наплавки PTA обычно позволяет сэкономить от 30% до 70% от общих затрат.
При этом сроки поставки зачастую сокращаются более чем на 50%.
Что еще более важно, срок службы деталей, прошедших процедуру усиления износостойкости, часто превышает расчетный срок службы, заложенный производителем.
Поэтому все больше международных горнодобывающих, цементных и энергетических компаний включают восстановление методом плазменной наплавки PTA в свои стандартные системы технического обслуживания.
1.Каков срок службы шнекового конвейера после восстановления методом плазменной наплавки PTA?
В зависимости от условий эксплуатации срок службы обычно увеличивается в 3-8 раз по сравнению с первоначальным.
2.Может ли слой, нанесенный методом плазменной наплавки PTA, отслоиться?
Нет. При плазменной наплавке PTA образуется слой с металлургической связью, прочность которого значительно превышает прочность слоя, нанесенного традиционными методами напыления.
3.Какой материал лучше всего подходит для горнодобывающей промышленности с высоким уровнем износа?
Сплавы, армированные карбидом вольфрама, как правило, обеспечивают наилучшую износостойкость.
4.Можно ли восстанавливать шнековые конвейеры из нержавеющей стали с помощью плазменной наплавки PTA?
Да. С помощью технологии плазменной наплавки PTA можно упрочнять нержавеющую сталь марок 304, 316, а также фазовую нержавеющую сталь.
5.Является ли восстановление с помощью плазменной наплавки PTA более экономичным, чем приобретение нового оборудования?
Для подавляющего большинства промышленных применений восстановление с помощью плазменной наплавки PTA обеспечивает более высокую рентабельность инвестиций.
На протяжении последних двадцати лет мы специализируемся на разработке оборудования для плазменной наплавки PTA и внедрении инновационных решений в области износостойкости.
Наша команда не только поставляет оборудование, но и помогает клиентам решать реальные проблемы, связанные с износом.
От горнодобывающих предприятий до цементных заводов, от электростанций до металлургических комбинатов – мы уже поставили тысячи комплектов решений по плазменной наплавке PTA клиентам по всему миру.
Независимо от того, нужно ли вам отремонтировать шнековые конвейеры, укрепить изнашиваемые детали или построить автоматизированную линию PTA, наша команда инженеров готова предоставить полную техническую поддержку.
Свяжитесь с нами, чтобы получить бесплатный отчет по анализу условий эксплуатации и оценке срока службы. Мы разработаем для вас индивидуальное решение по износостойкости с использованием плазменной наплавки PTA с учетом транспортируемого материала, характера износа и производственных требований.
